Boruda SDR Neyi İfade Ediyor? Eksiksiz Bir Kılavuz

SDR'nin açılımı nedir?

SDR'nin anlamı Standart Boyut Oranı ve bir mühendisin bir proje için plastik boru seçerken kontrol ettiği ilk özelliklerden biridir. Bu sayı size bir borunun dış çapının et kalınlığıyla nasıl ilişkili olduğunu gösterir ve bu da borunun güvenli bir şekilde ne kadar basınçla başa çıkabileceğini belirler. Örneğin SDR 11 işaretli bir borunun dış çapı, minimum duvar kalınlığının on bir katıdır.

Bu terim, özellikle HDPE ve PVC basınçlı borular için su, gaz, kanalizasyon ve endüstriyel boru spesifikasyonlarında sürekli olarak karşımıza çıkar. Üreten üreticiler tam kapsamlı HDPE boru ürünleri SDR'yi genellikle boru çapı ve basınç sınıfının yanında listeler çünkü üç değer birlikte borunun ne işe yarayacağını tanımlar.

SDR Nasıl Hesaplanıyor?

SDR'nin arkasındaki formül basittir:

SDR = Dış Çap ÷ Minimum Duvar Kalınlığı

4,5 inç dış çapa ve 0,409 inç minimum duvar kalınlığına sahip bir boru alın. Birini diğerine böldüğünüzde sonuç 11 olur, dolayısıyla boru SDR 11 olarak sınıflandırılır. Aynı çapta duvar kalınlığını 0,265 inç olarak değiştirirseniz SDR 17'ye çıkar. Dış çapla ilgili hiçbir şey değişmedi; yalnızca duvar değişti ve SDR numarasının yakaladığı tek değişken budur.

SDR Boru Performansı Açısından Neden Önemlidir?

SDR yalnızca boyutsal bir etiket değildir; bir borunun ne kadar iç basınca dayanabileceğinin doğrudan bir göstergesidir. İlişki net bir yönde ilerlemektedir: Daha düşük bir SDR numarası, borunun çapına göre daha kalın bir duvar anlamına gelir ve daha kalın bir duvar, daha yüksek basınçla başa çıkabilir. Daha yüksek bir SDR numarası, daha ince bir duvar, daha düşük basınç kapasitesi ve genellikle daha hafif, daha ucuz bir boru anlamına gelir.

Bu nedenle farklı çaplara sahip ancak aynı SDR'ye sahip iki boru, aynı malzemeden yapıldıkları sürece aynı basınç değerini taşır. Duvar/çap oranı sabit kaldığı için 2 inç SDR 11 HDPE boru ve 12 inç SDR 11 HDPE borunun her ikisi de aynı çalışma basıncına göre derecelendirilmiştir. Bu tutarlılık, su dağıtımı için yüksek yoğunluklu polietilen boru Karışık boru boyutlarına sahip bir sistem genelinde belirlenmesi kolaydır.

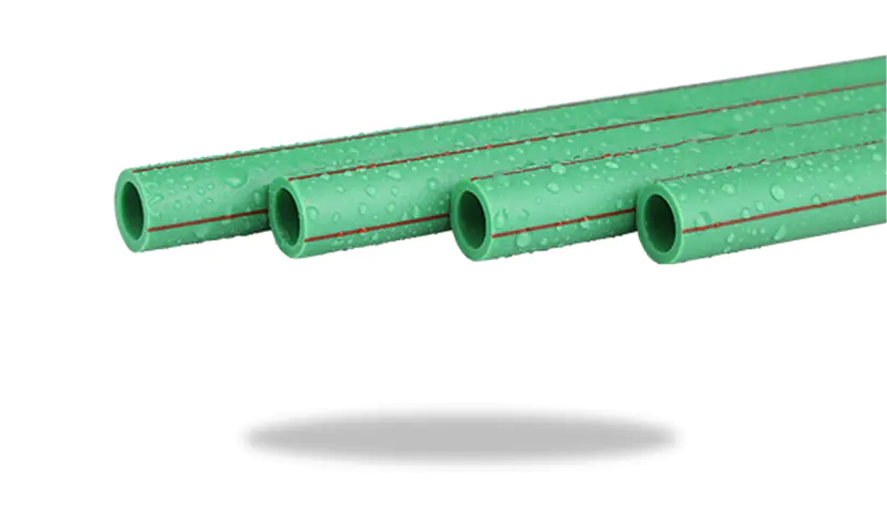

SDR tarafından yönlendirilen duvar kalınlığı da sertliği etkiler. Daha düşük SDR'ye sahip bir boru, toprak yükü ve trafik yükü altında sapmaya, gömülü kurulumlar için önemli olan ince duvarlı, yüksek SDR'li bir boruya göre daha iyi direnç gösterir. Aynı mantık diğer plastik boru sistemleri için de geçerlidir. PPR borunun mekanik mukavemeti ve basınç direnci karşılaştırılabilir bir duvar kalınlığı ilişkisini takip eder.

SDR ve DR: Fark Nedir?

SDR ve DR aynı şekilde hesaplanır ve aynı fiziksel ilişkiyi tanımlar, ancak bunlar birbirinin yerine geçebilecek terimler değildir. DR (Boyut Oranı), dış çapın duvar kalınlığına olan herhangi bir oranı için geçerlidir. SDR, özellikle ANSI tarafından belirlenen standartlaştırılmış bir sayı serisine denk gelen oranları ifade eder: 9, 11, 13,5, 17, 21, 26 ve 32,5. Bu serideki her adım, bir öncekine göre duvar kalınlığında kabaca %20'lik bir azalmayı temsil ediyor.

Bazı boru standartları bu seriye uymayan boyut oranlarını kullanır. Örneğin AWWA C900 PVC boru, ANSI ilerlemesini takip etmek yerine belirli basınç sınıflarına ulaşmak için seçilen DR 14, DR 18 ve DR 25 değerlerinde üretilir. Temel matematik aynı olmasına rağmen bu borulara SDR borusu değil, doğru bir şekilde DR borusu adı verilir. Günlük konuşmada bu iki terim gevşek bir şekilde kullanılır, ancak spesifikasyonları yazarken veya boruyu farklı plastik malzemelerle karşılaştırırken aradaki ayrım önemlidir. HDPE boru, PVC ve çelik boruyla karşılaştırılır güç ve esneklik açısından.

Ortak SDR Değerleri ve Uygulamaları

Her SDR değeri her işe uygun değildir. Daha düşük sayılar baskının en yüksek olduğu yere gider; yükün daha hafif olduğu veya bulunmadığı durumlarda daha yüksek sayılar gider.

SDR 11, basınç kapasitesini malzeme maliyetiyle dengelediği için özellikle geniş kullanım alanına sahiptir ve birçok doğal gaz dağıtım borusunun yanı sıra birçok doğal gaz dağıtım borusu için de standart derecelendirmedir. Gaz dağıtımı için tasarlanmış HDPE boru ürünleri . Bunun aksine, SDR 26 veya 32,5 dereceli borular, iç basıncın minimum olduğu ve önceliğin patlama mukavemetinden ziyade maliyet verimliliği olduğu yer çekimi beslemeli drenajda kendini gösterir.

Doğru SDR Nasıl Seçilir?

SDR'nin seçilmesi, sistemdeki herhangi bir yükseltme yüksekliği de dahil olmak üzere borunun taşıması gereken çalışma basıncıyla başlar. Buradan sonra, diğer birkaç faktör genellikle seçimi daha düşük veya daha yüksek bir sayıya doğru iter.

• Pompa döngüsünden, valf kapanmasından veya hidrant kullanımından kaynaklanan ve geçici olarak sabit durum basıncını aşabilen aşırı basınç
• Kurulum yöntemi: Yönlü delme ve boru patlatma, genellikle tek başına basınç değerinin gerektirdiğinden daha kalın bir duvar gerektiren çekme gerilimi uygular
• Plastik borulara yönelik basınç değerleri standart bir referans sıcaklığına dayandığından ve sıcaklık arttıkça düşüş gösterdiğinden çalışma sıcaklığı
• Borunun ne kadar halka sertliğine ihtiyaç duyduğunu etkileyen, gömme derinliğinden, toprak koşullarından ve trafikten kaynaklanan harici yüklemeler

göre Plastik Boru Enstitüsü'nün HDPE boyut oranlarına ilişkin teknik kılavuzu SDR'yi yalnızca basınçla değil, hem basınç hem de kurulum koşullarıyla eşleştirmek, bir boru sisteminin tüm tasarım ömrü boyunca performans göstermesini sağlayan şeydir. Bağlantılar, kaplinler ve kaynak aletlerinin tümü belirli bir SDR aralığı etrafında oluşturulduğundan, SDR'yi hemen ön plana çıkarmak, bağlantı parçaları ve füzyon ekipmanı ile yüksek maliyetli uyumsuzlukları önler. Bu derecelendirmelerin genel boru seçimine nerede uyduğunu daha geniş bir bakış için, bkz. yüksek yoğunluklu polietilen boruların avantajları ve uygulama alanları .
